什么是 Mermaid

Mermaid 是一种基于 Javascript 的绘图工具，使用类似于 Markdown 的语法，使用户可以方便快捷地通过代码创建图表。

也就是说，你可以通过 Mermaid，在本不支持复杂图表的 Markdown 文档中，以 Markdown 的方式插入你想要图表样式，包括流程图、饼状图等等，让你的 Markdown 文档的可视化程度大大增强。

如何在 Gitee 上使用 Mermaid

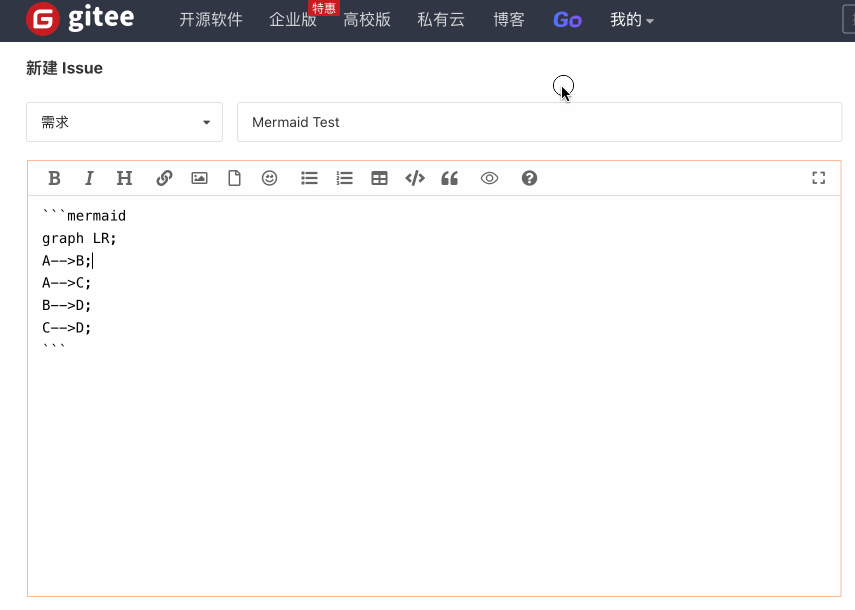

在 Typora、Obsidian 等常用的 Markdown 编辑器上，你可以通过代码块的方式添加 Mermaid 图表，只需要将代码块的语言更改为mermaid即可，如下面的代码所示：

    ```mermaid
    graph TD; //流程图，由上往下
      A-->B;
      A-->C;
      B-->D;
      C-->D;
    ```

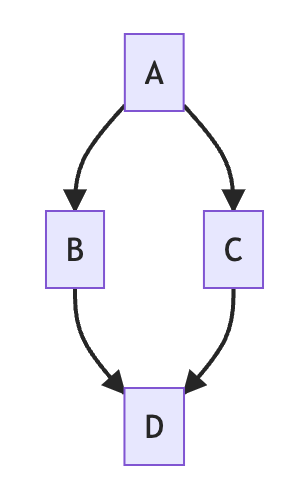

该语法输出的就是下面这张流程图：

那么有人可能会问了，这么美观大方的流程图，是在什么编辑器上渲染出来的呢？

马建仓大声地告诉你，这么美观大方的流程图，现在在 Gitee 上就可以渲染出来！

Gitee 中的 Markdown 编辑器已经全面支持 Mermaid，你可以在仓库的 PR、Issue、Readme、Wiki 和评论中使用 Mermaid，通过图表来更全面地发表你的观点。

Mermaid 语法示例

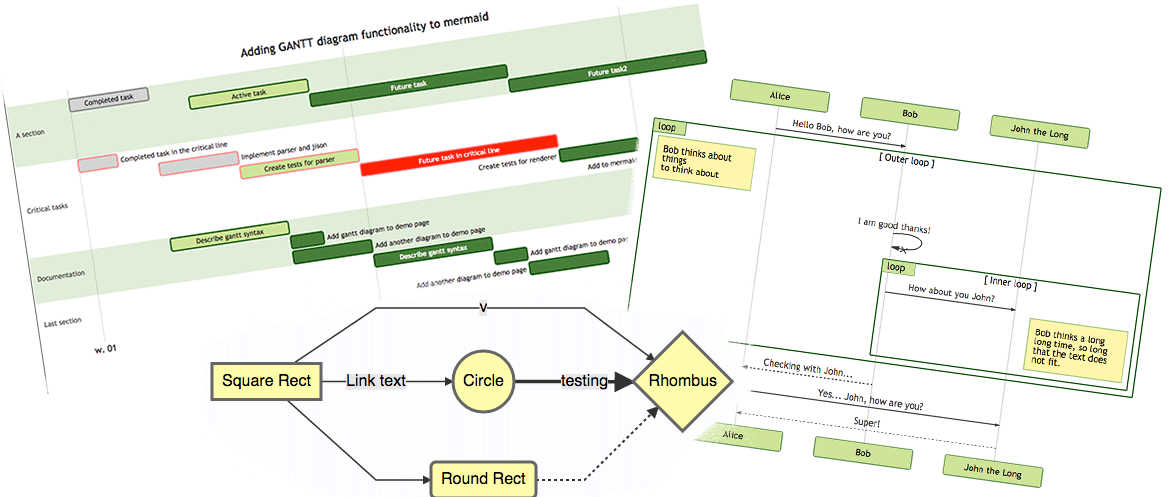

Mermaid 的能力当然不止于流程图，下面我们来看看还能用 Mermaid 做出哪些炫酷的图表。

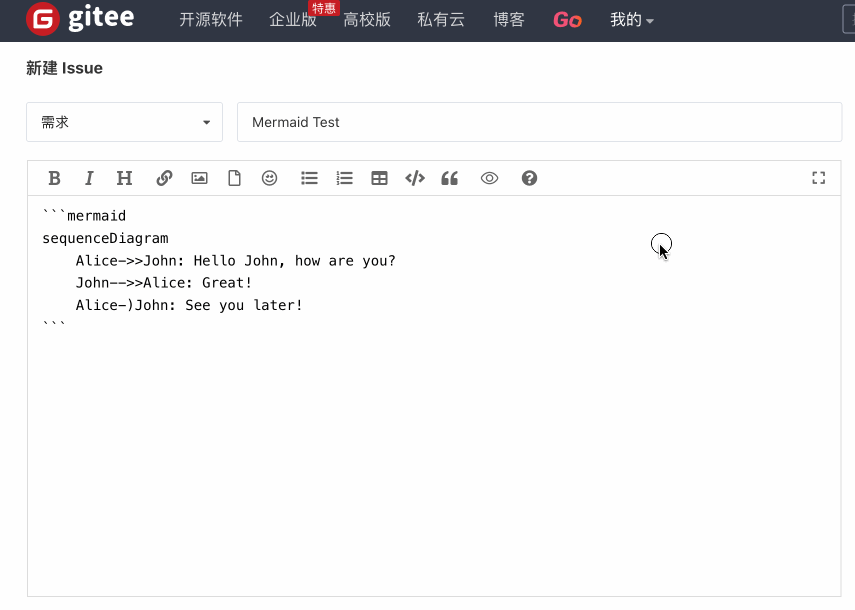

时序图(Sequence Diagram)

sequenceDiagram
    Alice->>John: Hello John, how are you?
    John-->>Alice: Great!
    Alice-)John: See you later!

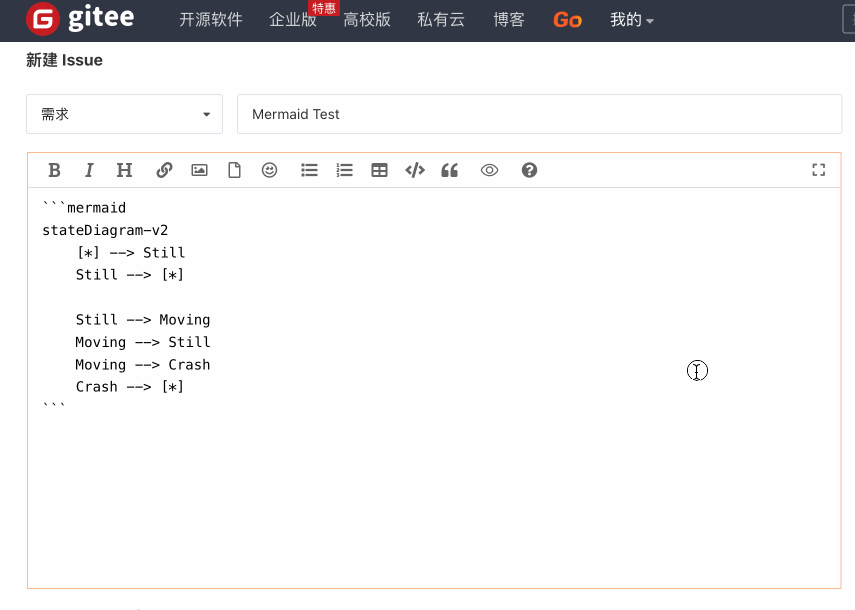

状态图（State Diagram）

stateDiagram-v2
    [*] --> Still
    Still --> [*]

    Still --> Moving
    Moving --> Still
    Moving --> Crash
    Crash --> [*]

饼状图（Pie Chart Diagrams）

pie title Pets adopted by volunteers
    "Dogs" : 386
    "Cats" : 85
    "Rats" : 15

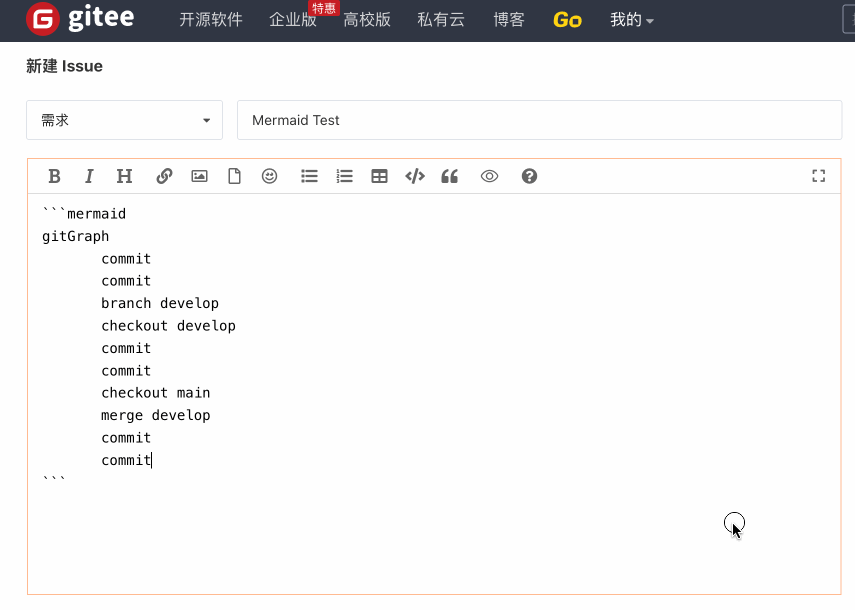

Git 分支图（Gitgraph Diagrams）

gitGraph
       commit
       commit
       branch develop
       checkout develop
       commit
       commit
       checkout main
       merge develop
       commit
       commit

当然，以上这些示例只展示了它的基础用法，Mermaid 同样支持更改图表中各种元素的样式，以便你完成更加复杂的图表设计。

目前该功能已经在 Gitee 全面上线，你现在就可以在 Gitee 上尽情地发挥你的创造力，用 Mermaid 图表展示你脑海中的奇思妙想吧！
